唐山(shān)碱厂化学(xué)腐蚀

一、工(gōng)程概况
唐山(shān)三友碱厂是我国(guó)工(gōng)业用(yòng)碱主要生产(chǎn)基地。厂房结构因长(cháng)期处于具(jù)有(yǒu)化学(xué)侵蚀性的环境中(zhōng)受到严重腐蚀，部分(fēn)梁、柱外围混凝土疏松剥落，钢筋严重锈蚀，需要进行加固改造。

二、加固方案
根据现场观测到的情况及以上的分(fēn)析，本工(gōng)程的部分(fēn)梁、柱的混凝土及钢筋受腐蚀目前已达到较严重的程度，必须尽快进行加固，以确保结构的安(ān)全。加固方案如下。
1、钢筋加固
1）除去疏松起壳的混凝土保护层；
2）用(yòng)钢丝刷清除铁锈，直到把钢筋的部分(fēn)表面有(yǒu)刷亮的刷痕，再用(yòng)压力水冲洗干净；
3）在钢筋的表面涂一层复合水泥浆或环氧树脂胶做表面处理(lǐ)；
4）对于锈蚀情况较为(wèi)严重的部位，应采取补强措施。补强措施为(wèi)增焊钢筋或粘贴碳纤维等。
2、梁体(tǐ)加固
针对梁体(tǐ)混凝土中(zhōng)的钢筋发生锈蚀，钢筋截面减小(xiǎo)，结构的承载力下降的的情况，采用(yòng)粘钢进行加固。加固时，将钢板采用(yòng)高性能(néng)的环氧类粘接剂粘结于混凝土构件的表面，钢板与混凝土形成统一的整体(tǐ)，利用(yòng)钢板良好的抗拉强度达到增强构件承载能(néng)力及刚度的目的。

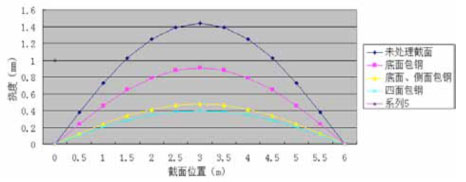

为(wèi)合理(lǐ)选择粘钢方式，提高加固经济效益，采用(yòng)静载试验梁的方式进行粘钢效果测试，测试试验梁长(cháng)6m，矩形截面，高0.6m，宽0.3m，试验荷载下，梁体(tǐ)挠度对比如下图所示。

试验荷载下梁体(tǐ)挠度

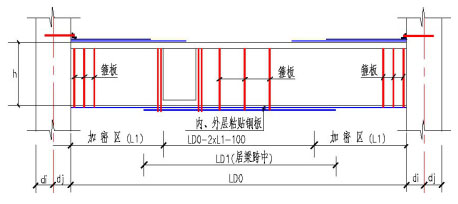

由静载试验可(kě)知，粘钢后梁体(tǐ)刚度显著提高，经济效益明显。梁粘钢设计图如下所示。


3、柱体(tǐ)加固
经现场检测及鉴定，厂房立柱根部腐蚀严重，多(duō)处保护层脱落，针对上述情况，经过对柱的加固方法比较，采用(yòng)扩大截面加固法，新(xīn)增纵筋直接锚固在底部截面扩大区(qū)，柱单侧增加厚度50mm。加固方法见右图所示。加固的同时，采用(yòng)同样的方法增加地梁截面积，提高受损基础承载能(néng)力，满足结构安(ān)全使用(yòng)要求。同时，为(wèi)了提高混凝土密实度，增强混凝土的防腐效果，加固混凝土采用(yòng)微膨胀细石混凝土。

三、防腐处理(lǐ)
1、基层处理(lǐ)
基层表面必须洁净，防腐蚀处理(lǐ)施工(gōng)前，将砼基层表面的浮灰、水泥渣、疏松部位清理(lǐ)干净；被污染的表面用(yòng)丙酮清洗干净。
2、防腐施工(gōng)
防腐施工(gōng)按现行国(guó)家规范要求进行施工(gōng)，对进场原材料种类、规格逐一核对，同时检查出厂日期、合格证及出厂检验报告等。还要对其进行抽检、复验，如环氧树脂、环氧自流平漆等，并按规定比例进行小(xiǎo)面积试验。
3、验收管理(lǐ)
基层处理(lǐ)、每层防腐层在下一道工(gōng)序施工(gōng)前严格按规定进行检查，不合格的经修补或返工(gōng)修理(lǐ)合格后方可(kě)进行下一道工(gōng)序。
四、加固总结
唐山(shān)三友碱厂经加固处理(lǐ)后，在近十年的使用(yòng)中(zhōng)，混凝土梁柱未发现严重腐蚀现象，纯碱生产(chǎn)建筑物(wù)的腐蚀得到了有(yǒu)效地控制，能(néng)够保证建筑物(wù)结构的安(ān)全和生产(chǎn)的稳定运行。对处在高湿、母液、氨等介质(zhì)侵蚀严重的部位，加固施工(gōng)中(zhōng)，在砼中(zhōng)加入钢筋缓蚀剂，起到了良好的抗腐蚀效果。
粘钢加固时，对钢板防腐处理(lǐ)显得尤为(wèi)重要，一旦钢板防腐处理(lǐ)不好，将为(wèi)未来的安(ān)全生产(chǎn)埋下隐患。施工(gōng)时，严格按照《建筑防腐蚀工(gōng)程施工(gōng)及验收规范》进行施工(gōng)，保证了钢板的抗腐蚀性能(néng)。
